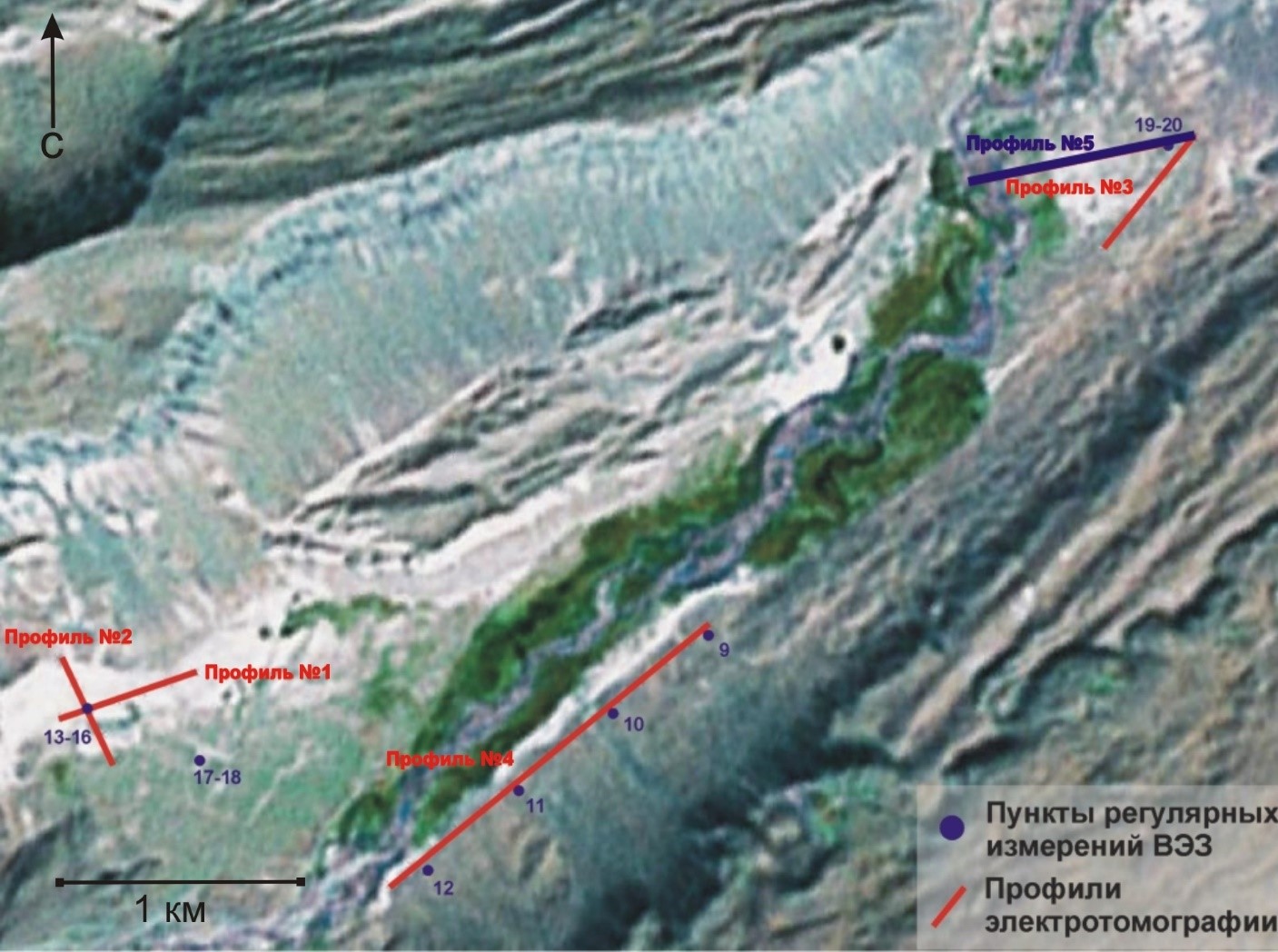

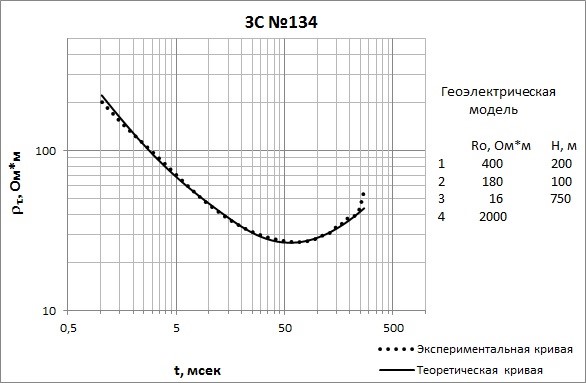

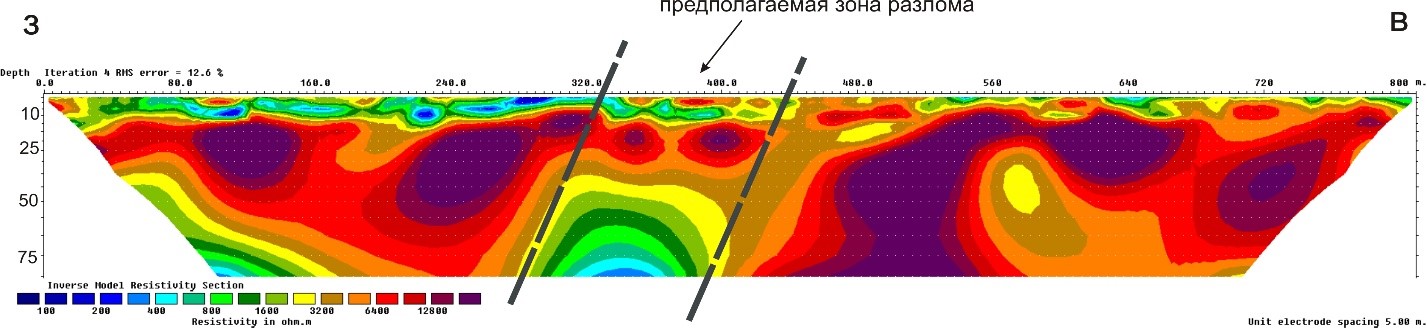

Электромагнитный мониторинг<div>Электромагнитный мониторинг</div><p>​<span lang="RU" style="text-decoration:underline;"><strong><em>Цель исследований</em></strong></span></p><p style="text-align:justify;">Испытание новых аппаратурных разработок и опробование методик комплексных измерений для регулярных наблюдений за геоэлектрическими параметрами на Алтайском геодинамическом  полигоне методами геоэлектрики (ЗС, ВЭЗ, электротомография).</p><p><span lang="RU" style="text-decoration:underline;"><strong><em>Содержание работы</em></strong></span></p><p style="text-align:justify;">Исследовательские работы на территории полигона осуществляются комплексом электромагнитных методов с контролируемым источником. В комплекс входят<strong> </strong>зондирования становлением поля<strong> (</strong>ЗС), которые выполняются в нескольких модификациях, используются гальванические и индуктивные установки для возбуждения и приема, вертикальные электрические зондирования (ВЭЗ), электротомография. </p><p style="text-align:justify;">В 2013 г. осуществлено тестирование модернизированной аппаратуры метода ЗС в пункте регулярных наблюдений ЗС 134. В результате предварительной обработки полевых данных и их сопоставления с измерениями 2012 г. подтверждены уменьшение погрешности измерений на поздних временах становления и стабильность работы аппаратуры в режиме накоплений. На рис. 1 показаны полевые данные, теоретическая кривая в результате инверсии и геоэлектрическая модель по данным ЗС 134 в 2013 г.</p><div style="text-align:center;"><img src="/ru/ProjPictures/altay-2013/em-1.jpg" alt="" style="margin:5px;width:418px;" /> </div><p style="text-align:center;">Рис. 1. Полевые данные, теоретическая кривая, геоэлектрическая модель в регулярном пункте ЗС 134 за 2013 г.</p><p style="text-align:center;"> </p><p style="text-align:justify;">Кроме того, в 2013 г. продолжены работы методом электротомографии на постоянном токе с новой аппаратурой. Для измерений была использована станция «Скала-48М», предназначенная для работы методом сопротивлений в различных модификациях. Измерения проведены 48-электродной установкой Шлюмберже с расстоянием 5 метров между электродами с использованием двух сегментов по 24 электрода с использованием выносного электрода. </p><p style="text-align:justify;">В 2012-2013 гг. измерения электротомографии были выполнены разными комплектами аппаратуры по системе профилей в западной части Чуйской впадины в долине р. Чаган. На рис. 2 приведена схема фактического материала. На схеме показано размещение профилей электротомографии и пунктов регулярных наблюдений ВЭЗ.</p><p style="text-align:justify;"> </p><div style="text-align:center;"><img src="/ru/ProjPictures/altay-2013/em-2.jpg" alt="" style="margin:5px;width:381px;" /> </div><p style="text-align:justify;">Рис. 2. Алтайский геодинамический полигон. Размещение пунктов измерений геоэлектрики в долине р. Чаган (западная часть Чуйской впадины).</p><p style="text-align:justify;">Рассмотрим результаты предварительной обработки по профилю электротомографии № 5, выполненному в 2013 году (рис. 3.). Длина профиля составляет 800 м. Увеличена глубинность исследования, достигающая 80 м. Полученный результат свидетельствует о высокой детальности измерений этим методом для приповерхностной части разреза. Распределении электропроводности указывает на блоковое строение по профилю и присутствие ослабленного блока с пониженным УЭС, соответствующего разломной структуре. </p><img alt="томо5" src="/ru/ProjPictures/altay-2013/em-3.jpg" style="margin:5px;width:623px;" /><p style="text-align:center;">Рис. 3. Геоэлектрический разрез по профилю электротомографии № 5.</p><ol><li>Протестирована на полевых данных модернизированная аппаратура метода ЗС. По результатам измерений установлено уменьшение погрешности измерений на поздних временах становления</li><li>Сопоставление геоэлектрических разрезов электротомографии за 2012 и 2013 гг. в разломной зоне показало, что в 2013 г. увеличена глубинность измерения новой аппаратурой (за счет использования выносного электрода).</li></ol><p><span lang="RU" style="text-decoration:underline;"><strong><em>Количество интеграционных и других проектов.</em></strong></span></p><p style="text-align:justify;">Приоритетное направление VIII.70, программа VIII.70.3 «Физические поля, внутреннее строение Земли и глубинные геодинамические процессы»;  проект 4.1. Сейсмические активизации в индустриальных кластерах юга Сибири: особенности развития и сейсмическая опасность;  проект ОНЗ-7.5 Построение моделей земной коры Чуйско-Курайской сейсмоактивной зоны на основе данных электромагнитных зондирований.</p><p style="text-align:justify;">В полевой сезон 2013 г. проходили практику <strong>два студента-магистра</strong> геолого-геофизического факультета НГУ: Саратовкина В.А., Даниловский К.Н.</p><p style="text-align:justify;">В исследованиях по обсерватории участвовали 3 сотрудника лаб. 564 ИНГГ СО РАН: с.н.с. Неведрова Н.Н., м.н.с. Шалагинов А.Е., инженер Пономарев П.В.</p><p><span lang="RU" style="text-decoration:underline;"><strong><em>Результаты работ представлены в ряде научных публикаций:</em></strong></span></p><p><strong>Статьи:</strong></p><ol><li>Неведрова Н.Н., Санчаа А.М., Деев Е.В., Бабушкин С.М. Неотектоническое строение межгорных впадин Горного Алтая по электромагнитным и геологическим данным / Геодинамика и тектонофизика, 2013, 4(3), С.301-312.<br><br><strong>Тезисы и труды конференций за 2013 г.</strong></li><li>Sanchaa A., Nevedrova N. Electromagnetic monitoring in the zone of seismic activisation // Proceeding of the 19th European meeting of environmental and engineering geophysics "Near Surface Geoscience 2013" 9-11 September 2013, Bochum, Germany. EAGE, 2013.</li><li>Пономарев П.В., Неведрова Н.Н. Строение юго-западной части Чуйской впадины Горного Алтая по данным метода сопротивлений, ГЕО-Сибирь-2013. Т. 2. Недропользование. Горное дело. Новые направления и технология поиска, разведки и разработки месторождений полезных ископаемых. Ч. 2: Сб. матер. IX Междунар. научн. конгресса. - Новосибирск: СГГА, 2013.</li><li>Пономарев П.В., Неведрова Н.Н. Геоэлектрическое строение и мониторинг в юго-западной части Чуйской впадины по данным вертикальных электрических зондирований, Всероссийская школа-семинар имени М.Н. Бердичевского и Л.Л. Ваньяна по электромагнитным зондированиям Земли ЭМЗ-2013:Тезисы докладов. - Новосибирск, 2013.</li><li>Неведрова Н.Н., Шалагинов А.Е.. Изучение геоэлектрических параметров разреза (электропроводность и коэффициент анизотропии) по данным электромагнитных зондирований для задач мониторинга сейсмотектонических процессов. ГЕО-Сибирь-2013. Т. 2. Недропользование. Горное дело. Новые направления и технология поиска, разведки и разработки месторождений полезных ископаемых. Ч. 2: Сб. матер. IX Междунар. научн. конгресса. - Новосибирск: СГГА, 2013.</li><li>Неведрова Н.Н., Шалагинов А.Е.. Результаты электромагнитного мониторинга в эпицентральной зоне Чуйского землетрясения 2003 года в Горном Алтае. VI Всероссийская школа-семинар имени М.Н. Бердичевского и Л.Л. Ваньяна по электромагнитным зондированиям Земли ЭМЗ-2013:Тезисы докладов. - Новосибирск, 2013.</li></ol><heads><coordinators><coordinator><name>к.г.-м.н. Н.Н. Неведрова</name><link>ipgg-NevedrovaNN</link></coordinator></coordinators></heads>31.12.2012 17:00:0030.12.2013 17:00:00НаправлениеЭлектромагнитный мониторингЭлектромагнитный мониторинг





 Результаты
