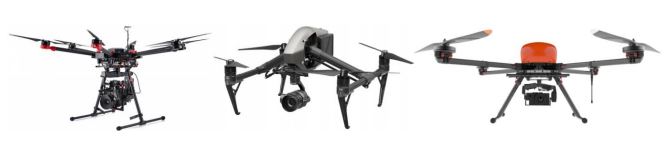

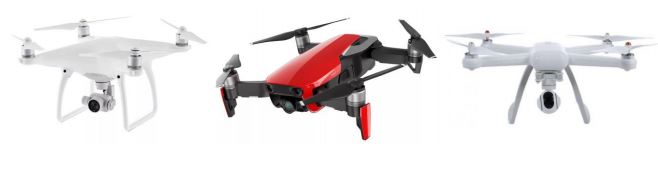

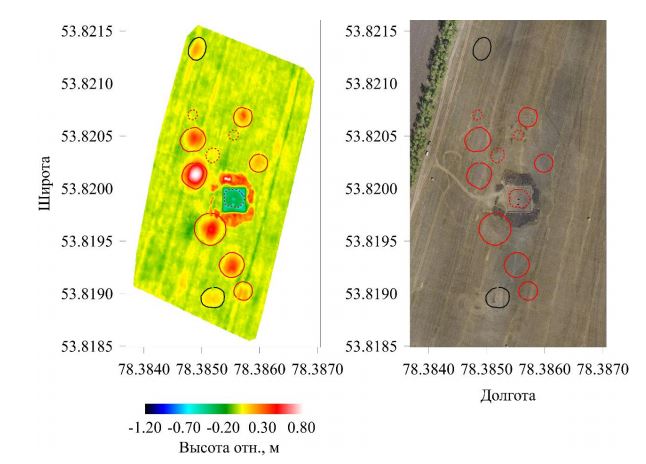

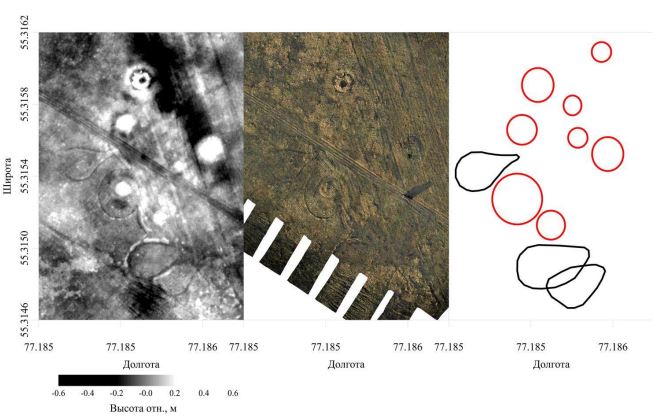

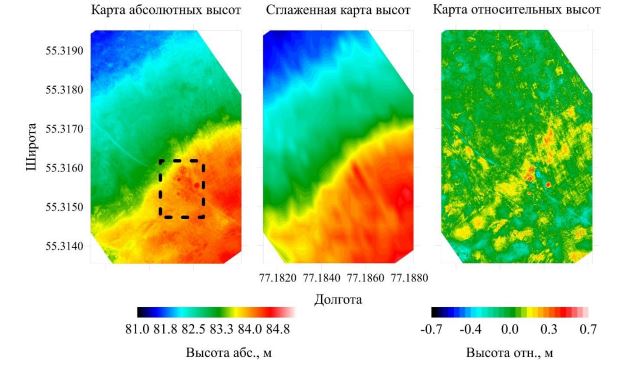

новости и события20.02.2021 3:00:00Аэрофотосъемка с БПЛА в поисковых задачах археологии: обзор и практические примеры<div style="text-align:justify;">В начале XXI в. стали общедоступны данные дистанционного зондирования (ДДЗ) [Гарбузов, 2003]. Для использования в археологии ДДЗ имеют большой масштаб и служат в основном для общего планирования работ. Но благодаря современным технологическим возможностям даже крупномасштабные ДДЗ можно дешифрировать и обнаруживать новые археологические объекты. </div><div style="text-align:justify;"><br></div><div style="text-align:justify;">Развитие гражданских версий беспилотных летательных аппаратов (БПЛА) позволяет выполнять аэрофотосъемку и получать информацию о строении земной поверхности с высокой детальностью и точностью за считанные минуты [Быков и др., 2013, 2015]. С помощью установленной на БПЛА камеры производится фотографирование с различных ракурсов по плотной сетке с высоким процентом перекрытия снимков. С развитием компьютерных инструментов появилась возможность автоматизировать традиционно трудоемкие процессы фотограмметрии в специализированных программах [Тихонов, Акматов, 2018]. Благодаря этому получаемые в результате ортофотопланы и цифровые модели рельефа (в английской литературе Digital Elevation Model, DEM) позволяют сократить временные и финансовые затраты на поисковые археологические работы. В некоторых случаях получаемая ландшафтная модель местности, сопровождаемая детальной фотографической и топографической информацией [Быков и др., 2014; Alvarez et al., 2020], имеет высокую информативность, сопоставимую с информативностью геофизических методов исследования. </div><div style="text-align:justify;"><br></div><div style="text-align:justify;">В мировой практике аэрофотосъемка зачастую используется для 2D и 3D моделей зданий, культурных объектов или памятников [López et al., 2016; Adami et al., 2019]. В настоящее время на БПЛА в некоторых случаях используются датчики с технологией определения дальности с помощью оптических систем – LiDAR [Liu, 2008]. Эта технология применяется для получения более точных цифровых моделей рельефа [Poirier, 2020] и позволяет избавляться от влияния растительности на карту высот [Themistocleous, 2019]. Есть данные, что полет на малой высоте приводит к лучшему прохождению сквозь растительность и, как следствие, к улучшенным возможностям фильтрации данных, так как отражения будут происходить от реальной поверхности земли, а не от верхней части растительности [Risbøl, Gustavsen, 2018]. </div><div style="text-align:justify;"><br></div><div style="text-align:justify;">Беспилотные летательные аппараты с вертикальным взлетом (квадро-, гексо-коптеры и т. п.) в отличие от БПЛА самолетного типа, не требуют дополнительных средств для взлета и посадки, более маневренны, а современное программное обеспечение (ПО) делает их легкими в управлении и настройке. Лидером среди достаточно большого числа зарубежных производителей мультикоптеров (дронов) для аэрофотосъемки является компания DJI (Китай). На рисунке 1 приведены примеры широко используемых при аэрофотосъемке моделей любительских квадрокоптеров [Balkov et al., 2020; Yurkevich et al., 2020]. Их особенностями являются небольшие габариты, малый вес, хорошая система стабилизации и навигации, позволяющая проводить съемку даже в достаточно сильный ветер (до 5–6 м/с из личного опыта). Стоимость подобных аппаратов относительно не велика, поэтому они получили массовое распространение. </div><div style="text-align:justify;"><br></div><div style="text-align:justify;"> </div><div style="text-align:center;"><a href="https://www.geoscan.aero/sites/default/files/inline-images/copters.JPG"><img alt="Квадрокоптеры" data-entity-type="file" data-entity-uuid="521d5862-ea1e-46ab-ab9a-3fe52a922bec" src="https://www.geoscan.aero/sites/default/files/inline-images/copters.JPG" style="width:682px;" /></a> </div><div style="text-align:center;"></div><div style="text-align:center;"><strong>Рис. 1. Любительские дроны для аэрофотосъемки: DJI Phantom 4 (слева), DJI Mavic Air (в центре), Xiaomi Mi Drone (справа)</strong></div><div style="text-align:justify;"> </div><div style="text-align:justify;">Среди отрицательных качеств можно назвать небольшую продолжительность полета (около 10– 15 минут), малую грузоподъемность, что не позволяет установить камеры высокого разрешения или дополнительное оборудование. </div><div style="text-align:justify;"><br></div><div style="text-align:justify;">На рынке также широко представлены профессиональные мультикоптеры для аэрофотосъемки промышленного класса. Здесь можно выделить разработки упомянутой выше компании DJI и отечественной компании ГК «Геоскан» (Санкт-Петербург), выпускающей широкую <a href="https://www.geoscan.aero/ru/products/bpla" target="_blank">линейку профессиональных БПЛА</a> (рис. 2). Такие аппараты способны поднимать груз до нескольких килограмм, стоимость их значительно выше, но и время полета достигает нескольких десятков минут. К примеру, время полета квадрокоптера компании «Геоскан» с профессиональным фотоаппаратом серии 401 достигает 60 минут. </div><div style="text-align:justify;"><br></div><div style="text-align:justify;">На подобное шасси возможно установить не только профессиональные фотокамеры, но и другое оборудование, например, <a href="https://www.geoscan.aero/ru/products/geoscan401/lidar" target="_blank">LiDAR</a>, магнитометры или георадары [Liu, 2008; Гоглев, 2018; Cabrera, 2018].</div><div style="text-align:justify;"> </div><div style="text-align:center;"></div><div style="text-align:center;"><a href="https://www.geoscan.aero/sites/default/files/inline-images/copters2.JPG"><img alt="Квадрокоптеры" data-entity-type="file" data-entity-uuid="ef9b7d42-8edc-4dfa-99bf-a9ca2b8981a0" src="https://www.geoscan.aero/sites/default/files/inline-images/copters2.JPG" style="width:682px;" /></a> </div><div style="text-align:center;"><strong>Рис. 2. Профессиональные дроны для аэрофотосъемки: DJI MATRICE 600 PRO (слева), DJI Inspire 2 (в центре), Геоскан 401 (справа)</strong></div><div style="text-align:justify;"> </div><div style="text-align:justify;">Целью настоящей работы является демонстрация эффективности применения аэрофотосъемки с использованием современных технических и программных средств при исследовании археологических объектов, имеющих слабую выраженность в рельефе, на примере двух археологических памятников, расположенных на территории Новосибирской области. К задачам отнесены: краткий обзор технических, программных средств и методики обработки, используемых при аэрофотосъемке и обработке материалов; описание оригинальной методики построения карт относительных высот, повышающей эффективность анализа моделей цифрового рельефа; демонстрация практических примеров применения аэрофотосъемки с БПЛА и результатов интерпретации обработанных данных. </div><div style="text-align:justify;"><br></div><div style="text-align:justify;"><strong>АППАРАТНЫЕ И ПРОГРАММНЫЕ СРЕДСТВА </strong></div><div style="text-align:justify;"><br></div><div style="text-align:justify;">Коллектив авторов на базе Института нефтегазовой геологии и геофизики им. А.А. Трофимука СО РАН располагает в настоящий момент компактным дроном DJI Mavic Air (см. рис. 1.), позволяющим оперативно выполнять аэрофотосъемку. Также проведена закупка комплекса <a href="https://www.geoscan.aero/ru/products/geoscan401/geophysics" target="_blank">Геоскан 401 – Геофизика</a>, включающего в себя комплект для аэрофотосъемки. </div><div style="text-align:justify;"><br></div><div style="text-align:justify;">При работах с помощью DJI Mavic Air для планирования полетов используется программа Drone Harmony Plus, для обработки данных фотограмметрии применяется <a href="https://www.geoscan.aero/ru/software/agisoft" target="_blank">ПО Metashape</a> (Agisoft, Россия). Обработка, оформление и визуализация цифровых моделей рельефа и карт относительных высот проводится в программе Surfer (Golden Software, США). </div><div style="text-align:justify;"><br></div><div style="text-align:justify;">Рассматриваемые в статье результаты аэрофотосъемки получены в ходе работ 2019–2020 гг. сотрудниками ИНГГ СО РАН с помощью дрона DJI Mavic Air, а также оборудованием ГК «Геоскан» с привлечением специалистов компании. </div><div style="text-align:justify;"><br></div><div style="text-align:justify;"><strong>МЕТОДИКА ПОСТРОЕНИЯ ОРТОФОТОПЛАНОВ, ЦИФРОВЫХ МОДЕЛЕЙ РЕЛЬЕФА И КАРТ ОТНОСИТЕЛЬНЫХ ВЫСОТ </strong></div><div style="text-align:justify;"><br></div><div style="text-align:justify;">Процедура обработки фотографических данных, получаемых после облета исследуемого участка, включает четыре основных этапа, в полной мере автоматизированных в используемом ПО Metashape [https://www.agisoft.com/pdf/metashape-pro_1_5_ru.pdf]:</div><br><ol style="text-align:justify;"><li>ориентирование и выравнивание ортофотоснимков по общим точкам и определение параметров съемки (положение камеры, ориентация, внутренняя геометрия и др.), в результате получается разреженное облако общих точек в трехмерном пространстве создаваемой модели;</li><li>построение плотного облака точек;</li><li>построение карты высот (в ПО предусмотрена возможность выгрузки (экспорта) карты высот в различных форматах: растровые изображения, форматы для загрузки в пакеты GIS, цифровая информация о рельефе для обработки в сторонних программных средствах и т. п.);</li><li>заключительный этап – построение ортофотоплана. Ортофотоплан – это фотографическое изображение дневной поверхности, построенное из набора выровненных фотоснимков. Ортофотоплан может быть экспортирован в различных растровых форматах, в том числе с геопривязкой. Также он может быть экспортирован в форматах для последующей загрузки в различные пакеты GIS, где ортофотоплан может быть спроецирован на поверхность карты высот.</li></ol><div style="text-align:justify;">Для визуализации, обработки, анализа и интерпретации данных цифровой модели рельефа, выгруженных в числовом виде из ПО Metashape, в данной работе используется программа Surfer, которая позволяет выполнять ряд математических преобразований входных данных и имеет широкий набор средств визуализации. На примере обработки результатов аэрофотосъемки участка (площадью около 10 Га) курганного могильника Аул-Кошкуль-1, рассмотрим порядок построения карты относительных высот, которая является эффективным способом визуализации данных цифровой модели рельефа. </div><div style="text-align:justify;"><br></div><div style="text-align:justify;">Поскольку естественный рельеф поверхности на исследуемом участке памятника имеет перепад высот в несколько метров, а интересующие объекты – от первых десятков сантиметров до 1 м, целесообразно из построенной карты абсолютных высот исключить рельеф поверхности. Это осуществляется в три этапа:</div><br><ol style="text-align:justify;"><li>по данным цифровой модели рельефа с помощью функции Grid строится плотная регулярная сетка точек, шаг между которыми подбирается так, чтобы детальность карты позволяла выделять интересующие объекты. Для рассматриваемого объекта карта абсолютных высот после интерполяции методом линейной триангуляции содержит примерно 10000 × 9600 точек для участка площадью около 10 Га;</li><li>с помощью функции Extract производится прореживание данных цифровой модели рельефа и с помощью функции Grid (методом аппроксимации Kriging) построение сглаженной карты абсолютных высот;</li><li>вычитание сглаженной карты высот из исходной карты абсолютных высот с помощью функции Math и построение разностной карты относительных высот.</li></ol><div style="text-align:justify;">На рисунке 3 показаны исходная карта абсолютных высот, сглаженная карта, и карта относительных высот исследуемого участка. Выраженный естественный рельеф исходной карты осложняет подбор единой цветовой гаммы для выделения искомых объектов. Карта относительных высот (высотных аномалий) имеет диапазон высот от –0.7 до 0.7 м, в то время как диапазон высот для исходной карты 81–85 м. При этом перепад высот для курганных рвов составляет всего 0.1–0.3 м. Существенно проще выделить объект с перепадом высот в 0.1–0.3 м на карте с общим перепадом 1.4 м. Из рисунка 3 видно, что детальность карты относительных высот представлена лучше, чем исходная карта абсолютных высот. В результате детального анализа аномальной карты высот было выделено более 20 перспективных археологических объектов (курганов, кольцевых рвов и валов), примерно половина из которых не была выявлена в ходе исследований предыдущих лет [Молодин и др., 2010; Эпов и др., 2017].</div><div style="text-align:justify;"> </div><div style="text-align:center;"></div><div style="text-align:center;"><a href="https://www.geoscan.aero/sites/default/files/inline-images/%D0%BA%D0%B0%D1%80%D1%82%D0%B0%20%D0%B2%D1%8B%D1%81%D0%BE%D1%82.JPG"><img alt="Карта высот" data-entity-type="file" data-entity-uuid="6787a001-6cfc-4f93-add4-247068459ce9" src="https://www.geoscan.aero/sites/default/files/inline-images/%D0%BA%D0%B0%D1%80%D1%82%D0%B0%20%D0%B2%D1%8B%D1%81%D0%BE%D1%82.JPG" style="width:682px;" /></a> </div><div style="text-align:center;"><strong>Рис. 3. Карты высот участка курганного могильника Аул-Кошкуль-1</strong></div><div style="text-align:justify;"> </div><div style="text-align:justify;"><strong>ДЕТАЛЬНЫЕ РЕЗУЛЬТАТЫ АЭРОФОТОГРАММЕТРИЧЕСКОЙ СЪЕМКИ НА АРХЕОЛОГИЧЕСКИХ ПАМЯТНИКАХ АУЛ-КОШКУЛЬ-1 И НОВАЯ КУРЬЯ 1 </strong></div><div style="text-align:justify;"><br></div><div style="text-align:justify;">Археологические памятники Новая Курья 1 и Аул-Кошкуль-1 представляют собой курганные могильники, время сооружения которых относится к раннескифской (VIII–VII вв. до н. э.) и древнетюркской эпохам (IX–XI вв. н. э.) [Молодин и др., 2010; Марченко и др., 2019]. Особенностью данных комплексов является слабая выраженность насыпей в рельефе по причине многолетней распашки. </div><div style="text-align:justify;"><br></div><div style="text-align:justify;">На рисунке 4 показаны фрагменты карты относительных высот курганного могильника АулКошкуль-1 и ортофотоплана исследуемой местности (фрагмент обозначен пунктиром на рис. 3). По данным исследований предыдущих лет в результате магнитной и аэромагнитной съемки были выделены восемь курганов [Молодин и др., 2010; Эпов и др., 2017], при этом магнитная съемка покрывала относительно небольшой участок площадью около 1 Га. По результатам аэрофотосъемки отчетливо выделяются шесть из восьми курганов, найденных ранее и имеющих выраженные в рельефе насыпи (отмечены красными линиями на рис. 4). Кроме того, отчетливо проявляются на карте относительных высот и ортофотоплане три новых объекта, ограниченных рвами и не имеющих выраженных центральных насыпей (отмечены черными линиями на рис. 4). Полученные результаты демонстрируют, что все подобные курганы сконцентрированы в западной части памятника, и это позволяет поставить вопрос о не одновременном сооружении данного комплекса, который ранее рассматривался только как могильник древнетюркского времени.</div><div style="text-align:justify;"> </div><div style="text-align:center;"><a href="https://www.geoscan.aero/sites/default/files/inline-images/%D0%BA%D0%B0%D1%80%D1%82%D0%B0%20%D0%BE%D1%82%D0%BD%D0%BE%D1%81%D0%B8%D1%82%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D1%85%20%D0%B2%D1%8B%D1%81%D0%BE%D1%82.JPG"><img alt="карта относительных высот" data-entity-type="file" data-entity-uuid="aeb42491-4e70-466a-8d08-919b71bcf219" src="https://www.geoscan.aero/sites/default/files/inline-images/%D0%BA%D0%B0%D1%80%D1%82%D0%B0%20%D0%BE%D1%82%D0%BD%D0%BE%D1%81%D0%B8%D1%82%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D1%85%20%D0%B2%D1%8B%D1%81%D0%BE%D1%82.JPG" style="width:682px;" /></a> </div><div style="text-align:center;"></div><div style="text-align:center;"><strong>Рис. 4. Карта относительных высот (слева), ортофотоплан (в центре) и схема выявленных объектов (справа) археологического памятника Аул-Кошкуль-1. Красными линиями обозначены объекты, обнаруженные магнитометрической съемкой. Черными линиями показаны объекты, выделенные по цифровой модели рельефа и ортофотоплану</strong></div><div style="text-align:justify;"> </div><div style="text-align:justify;">На рисунке 5 представлен фрагмент карты относительных высот и ортофотоплан исследуемого участка памятника Новая Курья 1. В ходе исследований предыдущих лет методом магнитометрии в наземном и аэро-вариантах [Балков и др., 2019], было обнаружено 11 курганов (выделены на рис. 5 красными линиями), семь из которых (обозначены сплошными линиями) выражены в рельефе. Последние на карте относительных высот (рис. 5) проявляются в виде аномалий оттенков красного цвета. Вскрытый раскопом курган в центре площадки имеет высоту ниже дневной поверхности, поэтому на карте обозначен оттенками синего и зеленого цветов. Анализ карты относительных высот позволил выделить две новые, слабовыраженные в рельефе и ранее не обнаруженные насыпи, которые могут быть предварительно интерпретированы как курганы (отмечены линиями черного цвета). Как видно из ортофотоплана на данном памятнике в результате повреждения верхнего дернового слоя пашней, визуально ни одна насыпь не выделяется, и основную информацию несет цифровая модель рельефа.</div><div style="text-align:justify;"> </div><div style="text-align:center;"><a href="https://www.geoscan.aero/sites/default/files/inline-images/%D0%BA%D0%B0%D1%80%D1%82%D0%B0%20%D1%80%D0%B5%D0%BB%D1%8C%D0%B5%D1%84%D0%B0.JPG"><img alt="карта рельефа" data-entity-type="file" data-entity-uuid="fe0beeca-aa05-4f9d-a8ed-6276f528a5ea" src="https://www.geoscan.aero/sites/default/files/inline-images/%D0%BA%D0%B0%D1%80%D1%82%D0%B0%20%D1%80%D0%B5%D0%BB%D1%8C%D0%B5%D1%84%D0%B0.JPG" style="width:682px;" /></a> </div><div style="text-align:center;"></div><div style="text-align:center;"><strong>Рис. 5. Карта относительных высот (слева) и ортофотоплан (справа) участка археологического памятника Новая Курья 1. Красным цветом выделены курганы, обнаруженные в ходе исследований предыдущих лет методом магнитометрии, черным – новые, обнаруженные объекты</strong></div><div style="text-align:center;"> </div><div style="text-align:justify;"><strong>ВЫВОДЫ </strong></div><div style="text-align:justify;"><br></div><div style="text-align:justify;"><a href="https://www.geoscan.aero/ru/services/aerofoto" target="_blank">Аэрофотосъемка</a>, выполняемая с применением современных технических и программных средств, является эффективным и оперативным инструментом для анализа фотографической информации и микрорельефа на территории археологических памятников. Предложенный и опробованный на практике подход к построению карт относительных высот снижает влияние естественного рельефа местности и подчеркивает высотные аномалии, связанные с деятельностью человека, тем самым повышая эффективность анализа данных цифровой модели рельефа. В результате применения такого подхода на двух археологических памятниках Новосибирской области были выявлены ранее неизвестные археологические объекты, а первоначальное представление об устройстве этих комплексов существенно изменилось. В частности, на памятнике Новая Курья 1 обнаружены новые курганы, а на памятнике АулКошкуль-1 выявлены новые ритуальные сооружения, относящиеся по всей видимости к другой культуре, по сравнению с курганами, обнаруженными ранее методом магнитометрии. Перспективами дальнейшего развития данного направления являются: применение профессиональных моделей БПЛА и фототехники, использование технологии определения дальности с помощью оптических систем (LiDAR) для минимизации влияния растительности и, безусловно, комплексирование с различными геофизическими методами.</div><div style="text-align:justify;"> </div><br><hr /><div style="text-align:justify;">Источник: <a href="https://www.rjgt.ru/jour/article/view/112" target="_blank">Научно-технический журнал «Геофизические технологии»</a>, № 3, 2020, с. 38–47</div><br><br><br>новости и событияАэрофотосъемка с БПЛА в поисковых задачах археологии: обзор и практические примеры<tags><tag>og:description</tag><value>В начале XXI в. стали общедоступны данные дистанционного зондирования (ДДЗ) [Гарбузов, 2003]. Для использования в археологии ДДЗ имеют большой масштаб и служат в основном для общего планирования работ</value><tag>og:image</tag><value>http://news.sbras.ru/ru/NewsPictures/природа/аэрофотосъемка%20с%20БПЛА.jpg</value></tags>
