В Институте нефтегазовой геологии и геофизики им. А.А. Трофимука СО РАН развивают новейшие методы технической химии для вещественного и элементного анализа. Эти технологии успешно применяются для обнаружения взрывчатых веществ, а также имеют большие перспективы по внедрению в геофизике, геохимии, экологии и здравоохранении.
О том, что уже удалось сделать, о текущей работе и о планах рассказывает Владимир Матвеевич Грузнов – главный научный сотрудник лаборатории полевых аналитических и измерительных технологий ИНГГ СО РАН, доктор технических наук.
Как именно работает газовый хроматограф?
Главное направление работы Владимира Матвеевича Грузнова и его коллег – это обнаружение взрывчатых веществ. Эти технологии они развивают еще с 80-х годов. Сначала работы велись в отраслевом отделе Министерства оборонной промышленности СССР при Институте геологии и геофизики СО АН СССР, когда были созданы первые прототипы приборов для ограниченного контингента советских войск в Афганистане. Изначально, перед учеными стояла задача разработать устройство для обнаружения противотанковых мин, но затем работа перешла в антитеррористическое и гражданское направление.
Взрывчатые вещества, какое бы ни было их количество, выделяют в атмосферу невидимые глазу пары. Их и определяет газовый хроматограф ИНГГ СО РАН. Прибор позволяет не только взять пробу воздуха, но и провести ее через целую серию фильтров. Устройство анализирует воздух около объектов, и при обнаружении взрывчатых веществ показывает его тип на экране компьютера – ТНТ, гексоген и так далее.
Контроль автобуса перед выходом на линию на наличие взрывчатых веществ и взрывных устройств.
Сначала полученный образец попадает в концентратор для подготовки к дальнейшему исследованию, затем – в разделительную колонку, которая выделяет в воздухе вещества различного типа. Наконец, проба перемещается в детектор, определяющий конкретный тип взрывчатки. Все это происходит в одном небольшом корпусе хроматографа. В зависимости от того, на каком расстоянии от взрывчатки находится прибор, анализ занимает до десятка секунд и не более нескольких минут.
На протяжении десятилетий принцип работы прибора оставался неизменным и неоднократно подтверждал свою высокую эффективность. Различные модификации газового хроматографа «ЭХО» с 1990-х годов ставились на вооружение в подразделения МВД и ФСБ.
Успешная сдача заказчику в Караканском бору опытно-конструкторской работы по созданию полевого обнаружителя взрывчатых веществ «Шпинат-М1». Принят на вооружение подразделений ФСБ РФ.
Успешные эксперименты
Ученые ИНГГ СО РАН постоянно совершенствуют свою технологию, улучшая чувствительность приборов. Последние модификации устройства со сверхвысокой чувствительностью могут обнаружить наличие взрывчатого вещества в багаже буквально через несколько минут после его размещения в камере хранения – даже если взрывчатка непосредственно не контактирует с прибором, а багаж находится с ним в одном помещении. Это хороший способ использования достигнутой чувствительности для дополнительного оперативного интегрального контроля авиабагажа в багажном отсеке самолета перед вылетом. Чувствительность значительно повышает надежность и индивидуального контроля объектов и, например, костюма входящего в комнату человека.
– Мы провели эксперимент на железнодорожном вокзале в Омске – установили в зале для хранения багажа нашу полностью автоматизированную систему контроля, – говорит Владимир Матвеевич Грузнов. – В помещении мы оставили сумку, в которой находилось 2 кг ТНТ. Проанализировав воздух, наш прибор, находившийся в нескольких метрах от сумки, среагировал на нее примерно через пять минут. Для сравнения, служебная собака не смогла обнаружить взрывчатку и через сутки после ее нахождения в помещении. Тем не менее, замечу, что это ни в коем случае не означает, что служебные собаки не нужны!
Еще один эксперимент ученые ИНГГ СО РАН провели в лабораторных условиях. Специалисты построили макет автоматической камеры хранения – из каждой ячейки осуществлялся автоматизированный отбор проб воздуха в прибор. В одну из ячеек сотрудники МВД поместили сумку с 200 г взрывчатки. Через 3 минуты концентрация вещества в воздухе превысила порог чувствительности детектора, и устройство очень быстро обнаружило взрывчатку.

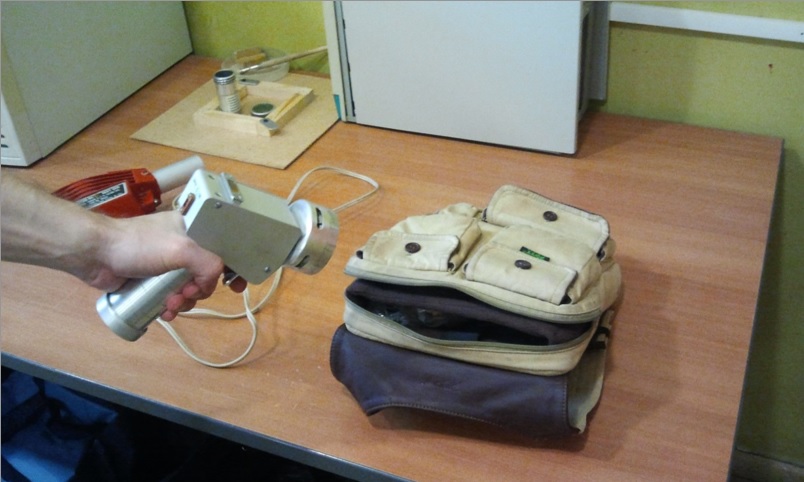

Индивидуальный высокочувствительный контроль багажа на наличие взрывных устройств.
Все эти работы и эксперименты проводятся в тесном сотрудничестве с МВД. Чувствительность приборов, разработанных в ИНГГ СО РАН, на два порядка превышает возможности конкурирующих изделий, которые в данный момент есть на мировом рынке.
Какие перспективы у разработки?
Сейчас ученые работают над еще большим увеличением чувствительности. Владимир Матвеевич Грузнов видит будущее разработки в применении сенсорных систем. По его словам, это позволит задействовать при обнаружении технологии искусственного интеллекта.
– При этом, применение прибора решит многие проблемы массового антитеррористического контроля, с чем на сегодня не справляется применение и служебных собак, и имеющегося арсенала приборов, – подчеркивает специалист. – Это открывает невероятные возможности в плане индикации взрывчатых и прочих веществ, а также способствует компактности прибора.

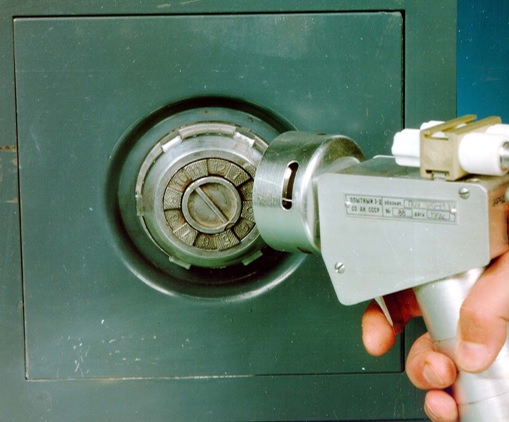

Контроль сейфа на возможное хранение взрывных устройств и взрывчатых веществ.
Возможно ли гражданское применение
Как отмечает Владимир Матвеевич Грузнов, газоаналитические технологии можно применять для определения множества различных веществ, а не только взрывчатки. Меняя сорбент в колонке и тип детектора, ученые ИНГГ СО РАН разработали несколько модификаций своего прибора. Разные варианты газовых хроматографов позволяют определять загрязнение воздуха, овощей, спиртных напитков и других продуктов в реальном времени и, что важно, на месте контроля.
– Для этого прямо в магазине разрезаете огурец или помидор, «нюхаете» прибором и через 10-20 секунд выясняете, есть ли в овощах, например, хлорорганические пестициды и тому подобные вещества, – уточняет ученый.
Еще одна модификация устройства может помочь в поиске газонефтяных залежей – над этим проектом новосибирские ученые работают вместе с тюменскими коллегами из Западно-Сибирского филиала ИНГГ СО РАН.
«ЭХО-ФИД» для геохимической съемки – высокочувствительный скоростной портативный хроматограф (с встроенным аккумулятором) для анализа геохимических проб в поле при поиске залежей нефти и газа методом «нюхания» глубоких залежей с поверхности Земли.
– Углеводороды постепенно мигрируют к поверхности, и наш прибор может почувствовать их с поверхности Земли, – говорит Владимир Грузнов. – Мы запатентовали особый способ отбора проб: чтобы получить образец, пригодный для анализа, нужно на сутки или двое поместить специальный сорбент в грунт на глубину в полметра. Учитывая, что наш прибор портативный, анализ проб проводится прямо в поле, это резко сокращает время поиска, так как не нужно вести пробы за тысячи километров в лабораторию.
Кроме того, ученые разработали устройство, которое по выдоху человека позволяет оценивать изменение обмена веществ в организме – чрезвычайно важной характеристики основы жизнедеятельности. Сейчас оно проходит испытания в новосибирском НИИ терапии и профилактической медицины – филиале ИЦиГ СО РАН.
Текст к публикации подготовил
пресс-секретарь ИНГГ СО РАН
Павел Красин
8 923 248 52 78
press@ipgg.sbras.ru
Иллюстрации предоставлены В.М. Грузновым
